ΑΠΟΘΗΚΕΥΣΗ ΘΕΡΜΟΤΗΤΑΣ

ΔΕΞΑΜΕΝΗ ΑΠΟΘΗΚΕΥΣΗΣ ΑΙΣΘΗΤΗΣ ΘΕΡΜΟΤΗΤΑΣ

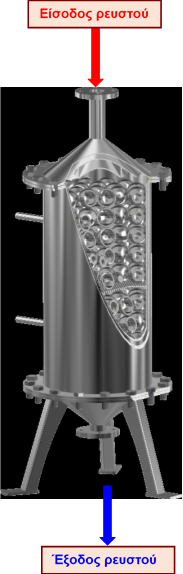

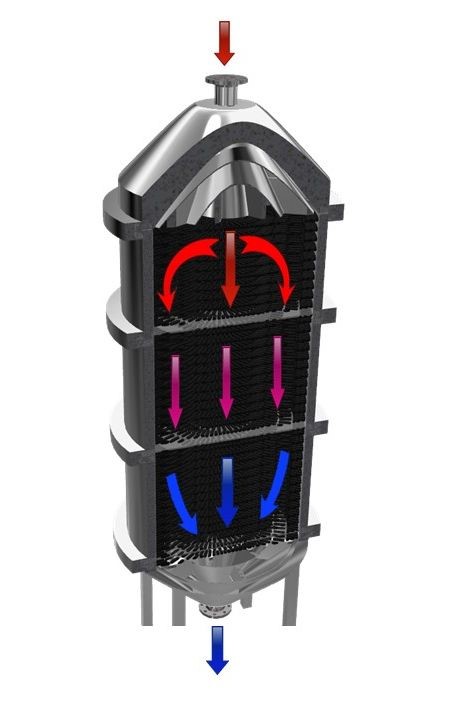

Διάταξη Συμπαγούς Κλίνης (Packed Bed)
Μεγάλη επιφάνεια επαφής μεταξύ αποθηκευτικού μέσου και εργαζόμενου ρευστού

Χωρητικότητα : 2 m3
Βέλτιστος λόγος H/D = 2
3 Θάλαμοι

Αποθηκευτικό μέσο (ενθυλακωμένο υλικό αλλαγής φάσης) : Ερυθριτόλη


Ρευστό Μεταφοράς Θερμότητας : Λάδι Therminol SP
ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΔΕΞΑΜΕΝΗΣ

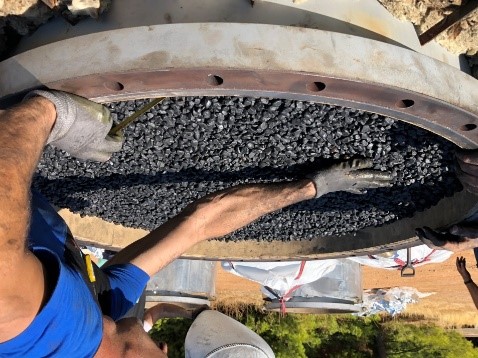

Τοποθέτηση Μαγνητίτη: Μέσο Μέγεθος Σωματιδίων : 1 cm


Συναρμολόγηση Θαλάμων


Τελική Συναρμολόγηση – Μετρητικός Εξοπλισμός


Διασύνδεση με ηλιακό πεδίο
ΑΠΟΘΗΚΕΥΣΗ ΛΑΝΘΑΝΟΥΣΑΣ ΘΕΡΜΟΤΗΤΑΣ


Υλικά Αλλαγής Φάσης (PCM)

• Αποθηκεύουν ενέργεια ως λανθάνουσα θερμότητα τήξης
• Αυτή ανακτάται κατά την στερεοποίηση του υλικού
• Πλεονεκτήματα των PCM: μεγάλη αποθηκευτική ικανότητα, άρα μικρότερος όγκος δεξαμενών για το ίδιο ποσό ενέργειας

Αποθηκευτικά μέσα που διερευνήθηκαν (σημείο τήξης) :
D-Μανιτόλη (165°C), Ερυθριτόλη (120°C), Tερεφθαλικός Διμεθυλεστέρας (142°C)

Αποθηκευτικό μέσο (PCM) σε Ενθυλακωμένη μορφή

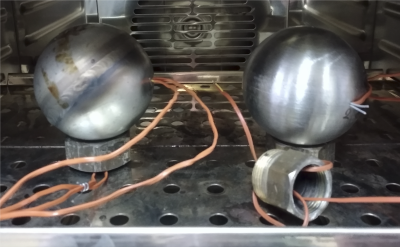

• Ειδικά σχεδιασμένες σφαιρικές κάψουλες ενθυλάκωσης με μεταλλικό κέλυφος (χάλυβας)
• Θερμοστοιχεία σε διάφορες θέσεις στο εσωτερικό τους για καταγραφή θερμοκρασιών


Πειραματική διερεύνηση
• Κυκλική θερμική δοκιμασία σε φούρνο αέρα για διερεύνηση ανθεκτικότητας-στεγανότητας και χαρακτηρισμό θερμοφυσικών ιδιοτήτων : σημείο τήξης/στερεοποίησης, λανθάνουσα θερμότητα τήξης, βαθμός υπόψυξης (subcooling), θερμοχωρητικότητα, θερμική αγωγιμότητα
• Χρήση υλικού αναφοράς για προσδιορισμό συντελεστή μεταφοράς θερμότητας (εφαρμογή μεθόδου T-history)

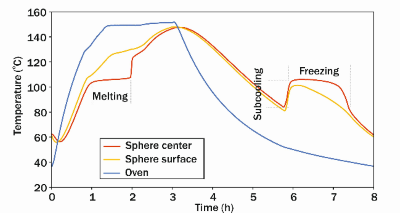

Θερμοκρασιακές μεταβολές στη διάρκεια του κύκλου
ΑΠΟΘΗΚΕΥΤΙΚΗ ΔΕΞΑΜΕΝΗ Τύπου συμπαγούς κλίνης (packed bed)


Χωρητικότητα : 100 lit
• Κυλινδρική με λόγο ύψους/διαμέτρου : H/D = 2 • 2 ανεξάρτητοι θάλαμοι : δυνατότητα συνδυασμού δύο αποθηκευτικών μέσων • Διάμετρος Σφαιρών : 75 mm, πλήθος Ν ~ 200

Ρευστό Μεταφοράς Θερμότητας :
• Λάδι Therminol SP

Αποθηκευτικό μέσο : Μαγνητίτης (Fe3O4)
Πλεονεκτήματα : Φυσικό προϊόν, διαθεσιμότητα, χαμηλό κόστος, φιλικό προς το περιβάλλον, μη εύφλεκτο. Υψηλή πυκνότητα ενέργειας

Ρευστό Μεταφοράς Θερμότητας : Λάδι Therminol SP

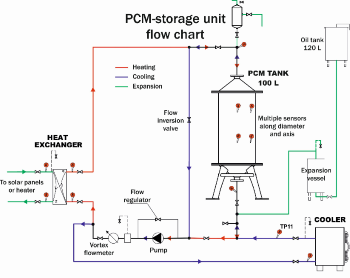

Υδραυλικό κύκλωμα για υλοποίηση σεναρίων φόρτισης-εκφόρτισης

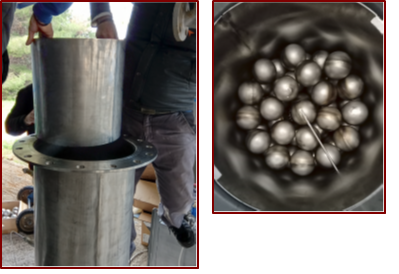

Συναρμολόγηση Θαλάμων – Τοποθέτηση αποθηκευτικού μέσου
