ΕΚΠΑΙΔΕΥΤΙΚΟ ΗΛΙΑΚΟ ΘΕΡΜΙΚΟ ΣΥΣΤΗΜΑ Ε.Κ.Ε.Φ.Ε. «ΔΗΜΟΚΡΙΤΟΣ»

Το Εργαστήριο, σε συνεργασία με επιχείρηση κατασκευής και εμπορίας διατάξεων θέρμανσης νερού (ΕΒΗΛ Α.Ε.), έχει αναπτύξει έναν ηλιακό θερμικό σύστημα που διατίθεται για εκπαιδευτικούς σκοπούς σε μαθητές σχολείων της δευτεροβάθμιας εκπαίδευσης για να πραγματοποιήσουν εργασίες πειραματικής έρευνας σε μαθήματα με αντικείμενο την τεχνολογία.
Πρόκειται για ένα σύστημα βεβιασμένης κυκλοφορίας (δηλαδή, όχι θερμοσιφωνικής ροής) τα κύρια μέρη του οποίου είναι:

• Επίπεδος Ηλιακός Συλλέκτης
• Δεξαμενή ζεστού νερού
• Κυκλοφορητής που τροφοδοτείται με ηλεκτρικό ρεύμα από μικρό φωτοβολταϊκό πάνελ.
• Μετρητικά Όργανα (θερμόμετρα, ροόμετρο, πυρανόμετρο για μέτρηση της έντασης της ηλιακής ακτινοβολίας κλπ.)
• Σύστημα καταγραφής δεδομένων μετρήσεων με φορητό ηλεκτρονικό υπολογιστή.

Μέσω των πειραματικών μετρήσεων οι μαθητές μπορούν να παρακολουθήσουν πως μεταβάλλονται η ηλιακή ακτινοβολία και οι θερμοκρασίες του νερού στον συλλέκτη και στη δεξαμενή στη διάρκεια της ημέρας και να εξοικειωθούν με την έννοια του βαθμού απόδοσης ενός τέτοιου ενεργειακού συστήματος. Δηλαδή, να αντιληφθούν πως λόγω των απωλειών θερμότητας, ένα μέρος της ακτινοβολίας που πέφτει στον συλλέκτη χάνεται προς το περιβάλλον και έτσι εκμεταλλευόμαστε μόνο ένα μέρος αυτής για την θέρμανση του νερού.

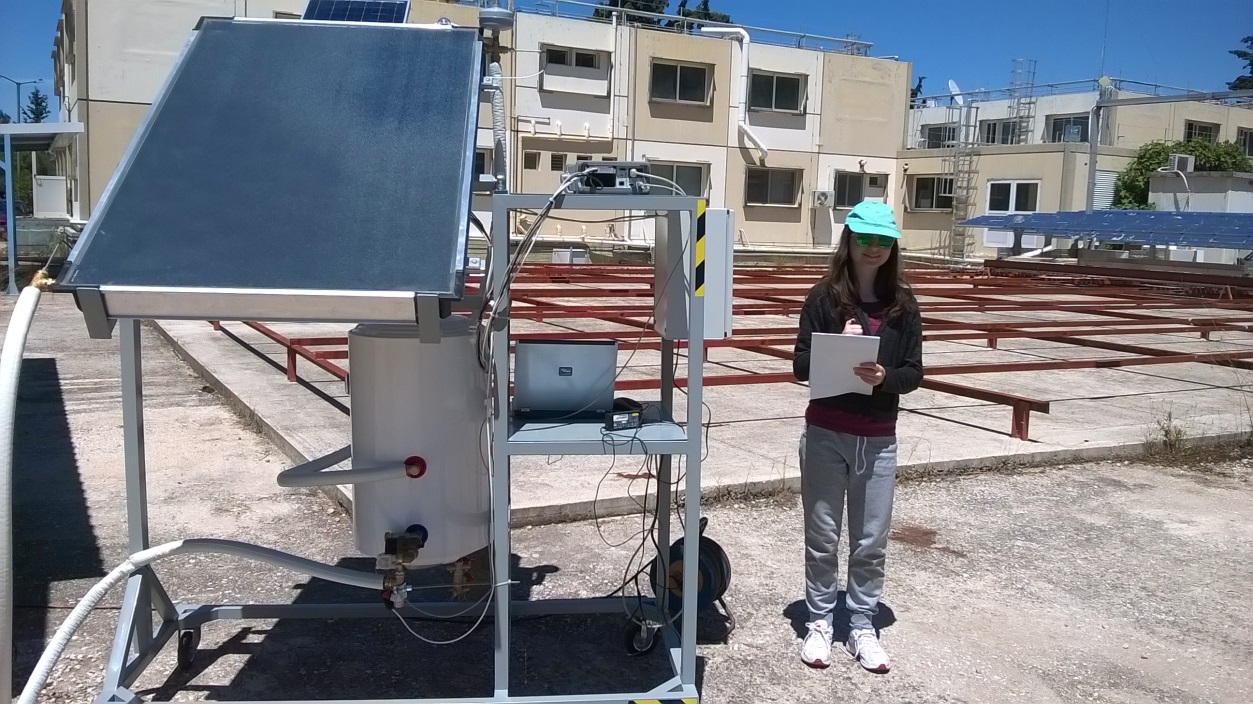

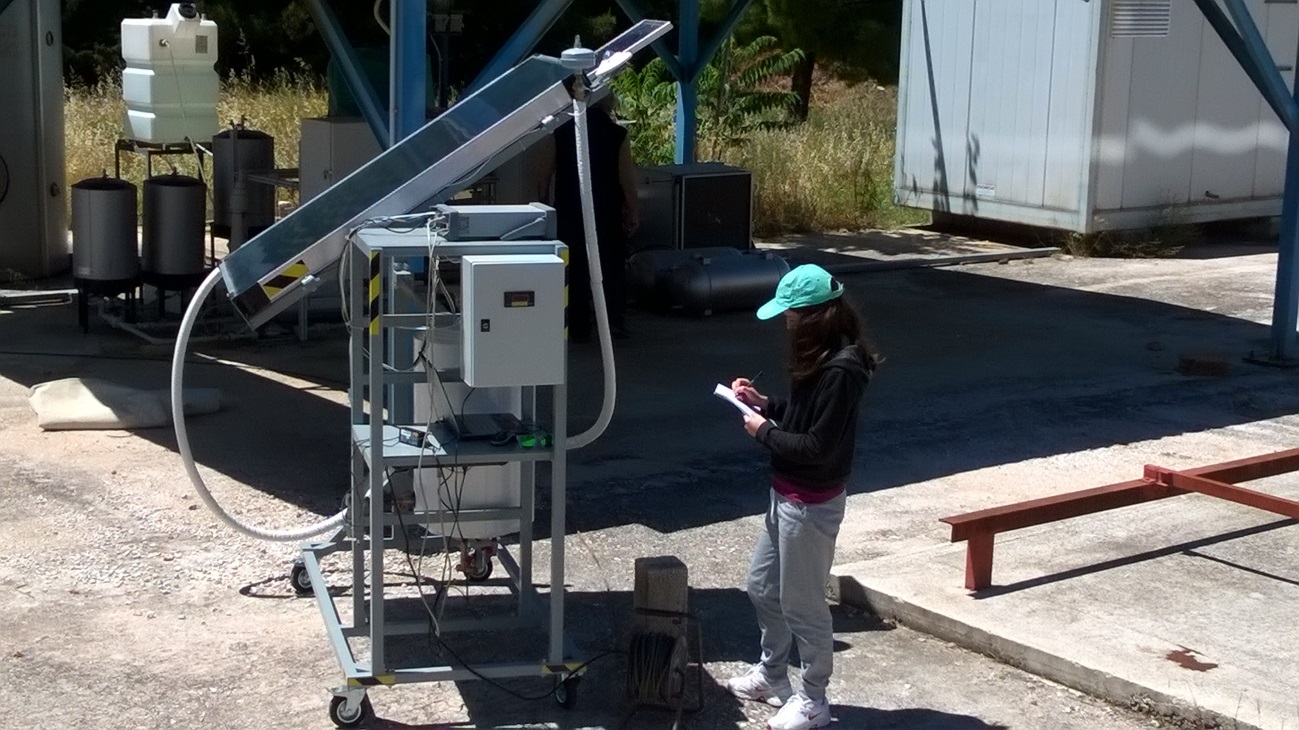

Στις φωτογραφίες εικονίζεται η διάταξη του εκπαιδευτικού ηλιακού θερμοσίφωνα και η χρήση του από μαθήτρια της Γ’ τάξης του 1^ου Γυμνασίου Αγ. Παρασκευής (η οποία έδωσε και το ερέθισμα στο Εργαστήριο για την εν λόγω εκπαιδευτική δράση) κατά την εκπόνηση εργασίας που επέλεξε με θέμα τον ηλιακό θερμοσίφωνα για το μάθημα της Τεχνολογίας.
